專為噪聲、振動與疲勞耐久性數據采集設計
模塊化設計的機箱與采集模塊
地址：北京市海淀區清河安寧莊后街12號院1號樓一層、安寧莊東路18號光華創(chuàng )業園16號樓四層 電話：4008113950 ; 4008113680 后臺管理 CRM
技術支持：興旺寶明通
在消費者看來，聲音是產品整體質量的重要組成部分——從汽車到手持工具，再到重型機械，都是如此。盡管有些產品的噪音是不可避免的，但有時可以將其轉變?yōu)槟撤N恰當的聲音，如關閉車門時沉穩的“砰”聲，有時甚至還能將其變成一種悅耳的聲音，如高性能摩托車所發出的轟鳴。更高的聲品質可提升用戶對產品整體質量的感受，并最終促進銷售增長，提升品牌價值。
我們用耳朵和大腦感受聲音，“適當的”聲品質是由我們感受聲音的方式所決定的，因此進行專門的聲品質設計是一項頗具挑戰的任務。測量諸如頻響之類的聲音參數雖能揭示聲音的本質，但并不能反映在我們耳朵里的物理過程以及大腦里的認知過程。然而，所有這些因素都對會(huì )我們的主觀聽覺體驗產生影響。為了給設計人員設定清晰的目標，使其掌控全局，并進行卓有成效的設計，量化聲品質便是一個不可或缺的環節。
有些聲音更容易被人類所感知到，因此，我們可以運用諸如茲維克響度（Zwicker Loudness）之類的質量指標來增加其客觀性。然而，最終只有耳朵才能為設計者判定其產品的聲品質。這就意味著，在判定聲品質的接納度時，對客戶期望進行主觀測試具有至關重要的意義。在聽審實驗中，被測試者可以對聲音進行評級，并且可以就如平順度之類的質量指標打分。分析軟件將這些指標轉變?yōu)榭陀^(guān)的數值，從而為工程師提供聲音目標參量，如振幅頻率分布。在開發過程中，您可以在設計變更時應用這種方法,
互動式聲品質測評
研究表明，消費者對產品質量的感受很大程度上受到聲音的影響。數十年來，汽車行業相當重視聲品質，而現在越來越多的行業也加入其行列，包括家電、辦公設備、電動工具、船舶設備、非公路施工車輛、農業設備等。
獲得理想的聲品質是一個相當復雜的過程，絕非僅僅判斷“聲音太大”那么簡單。其所需要的工具要能夠識別出與用戶的質量感受相關的關鍵聲音特征。此類工具必須能夠識別設計的某些方面，以便設計師對這些方便進行修改，來消除特定的、令人不快的聲音，并保留適當的、理想的聲音。Brüel & Kjær的汽車聲品質軟件系列產品就能夠提供這類工具。
使用 Brüel & Kjær 的汽車聲品質軟件系列產品，您就能記錄、分析、抽查、剖析并合成聲音。運用該軟件，您可以為自己的產品設定目標，進而達成工程上的質量指標。盡管名叫“汽車”聲品質軟件，但該產品幾乎可應用于所有行業。
BZ-6047型汽車聲品質包內含四個聲品質模塊, 其中包括診斷聲品質問題及生成理想設計目標的工具。
聲品質指標
聲品質指標是一種成熟的聲音和振動工程工具。聲品質指標不會(huì )只是量化聲壓級，而是會(huì )預測人對聲音刺激反應，并對人所感受到的聲品質進行客觀的測量。
心理聲學已經研究出了許多不同類型的聲品質指標，每個指標都對應人類感觀的某個具體方面或不同類型的聲音。某些指標已受到 ISO (國際標準化組織)、ANSI(美國國家標準學會(huì ))以及德國標準化研究所（Deutsches Institut für Normung）的規范，因此，音響測量系統的供應商就可以執行統一的標準了。
BK Connect聲品質指標8405-G型提供了一組當今最常用的指標。 在可行情況下，這些都是按照標準執行的，而在未被標準覆蓋的情況下，將按照公認的方法執行。 這些衡量指標都已經使用普遍接受的已知輸入輸出組進行過大量的驗證。
8405-G型可與BK Connect 8404型數據處理（高級）相結合，用于基本聲品質工程，包括雙聲道音頻播放，快速頻譜圖顯示和交互式濾波。

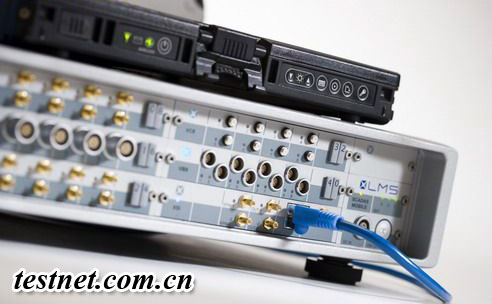

![多功能數據采集系統 LMS SCADAS [比利時LMS]](http://www.testnet.com.cn/products/images/LMS-SCADAS_ALL_B.jpg) |

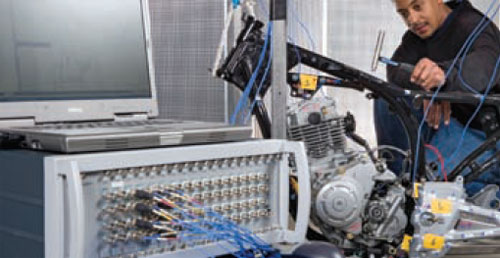

【名稱】多功能數據采集系統
【型號】LMS SCADAS 【廠商】比利時LMS(歐洲) 【簡介】LMS SCADAS多功能數據采集系統具有高性能、高質量、易攜帶,能夠保證完成各種類型的試驗任務，可以讓試驗工程師更充分地利用資源，同時完成多項試驗任務，大大地縮短試驗周期。 已有[33955]人瀏覽 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品設計開發的趨勢之一是提供給消費者的設計變型日益增多。這一趨勢給許多開發與驗證團隊的NVH（噪聲、振動和平順性）工程師帶來了壓力，迫使其必須以更快的速度、更高效的方式交付測試結果。無論其專業知識水平如何，工程師必需借助適當的工具，以便他們能夠更快地獲取更好的結果，同時對分析和方法保持同樣的質量與信心。SimcenterTestlab™軟件的NVH及聲品質工程服務功能便是專為滿足此類需求而設計。
通過工況下NVH測試提高生產效率大多數聲學工程師或者NVH工程師每天都需要進行數據分析，因此必須提高其所使用的分析工具的效率。他們必須根據目標，快速設定競爭產品的基準或對設計變型進行驗證，并對其結果擁有信心。
新一代SimcenterTestlab平臺，即SimcenterTestlabNeo，具備易于使用的數據采集功能、直觀清晰的處理功能、自動數據可視化功能、交互式濾波回放功能以及先進的NVH和聲品質度量，以便為執行日常工程任務提供支持。

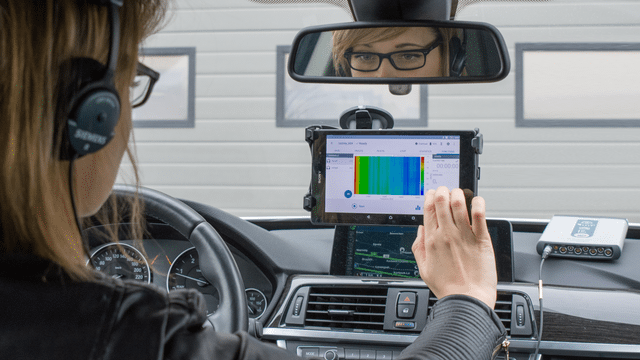

SimcenterSCADAS™XS硬件將NVH和聲品質測試提升到一個全新的水平。此款便攜式測量系統全面支持高品質雙耳錄音和立體聲回放，是為聲品質分析提供支持的絕佳數據采集解決方案。借助SimcenterTestlabNeo，NVH工程師能夠計算出頻譜圖、階次切片圖以及清晰度指數值等，并能夠在短短數秒內將其與目標值進行比對。
SimcenterTestlab聲品質工程解決方案遵循您的工程工作流程，讓您能夠借助高品質音頻回放功能對所測得的數據進行驗證。此外，該解決方案還利用流程設計工具簡化了測試數據處理過程；這種圖形化、基于流程的處理功能，能夠對數據處理工作流程進行清晰、即時的概覽。您還可以通過預定義處理流程，實現精確的聲品質、NVH、振動和耐久性分析。
挑戰
•提高NVH測試的效率
•聲品質問題故障診斷
•根據競爭形勢設定產品基準
•適當評估客戶對本公司產品聲品質的看法
解決方案
•一個12+通道個人數據采集系統，具備高品質雙耳錄音功能和交互式實時濾波回放功能
•一種直觀高效的聲品質分析工具，以提供建議
•進行聽審測試，明確識別主觀偏好
結果
•提高生產效率，加快決策速度
•了解客戶的偏好與期望
•以更快的速度向市場交付聲音更悅耳的產品
診斷聲品質問題，獲得更深的理解聲品質分析的范圍遠超運行評估。產品開發周期內不時會(huì )遇到意料之外的噪聲問題，其原因從細微的設計變更到制造過程中所使用的新材料或零部件等不一而足。SimcenterTestlab聲品質工程解決方案提供完整的處理功能，用于快速診斷噪聲問題，并使您可以輕松地與同事和供應商共享診斷結果。
首先，工程師可將有問題的聲音與一個頻帶、一個純音或者一個階次進行相關性分析。在音頻回放中使用交互式濾波功能能夠準確識別問題的根源。
流程設計工具的優勢不僅限于運行推薦的程序或實現流程自動化。非專業用戶和專業用戶均可輕松創(chuàng )建適用于不同分析的流程，如基于測試的通道數或者傳感器類型。利用流程設計工具，不僅可以實現簡單和復雜流程的自動化，還能以交互方式設計出適合任何試驗設置的工序流程。
聲品質分析工具庫中包括一系列運用心理聲學理論對聲音感知進行客觀評價的指標。這些指標可以基于響度和突出率預測消費者的煩惱度，或者評估與路徑相關的噪聲源的尖銳度，也可以通過時域調制分析描述聲音特征。軟件中已嵌入了有關上述方法的專業知識：默認參數已設定，以確保始終獲取高品質的試驗結果。
簡化大規模數據比對工作
通過SimcenterTestlab，SiemensPLMSoftware引入了一種用于數據匯總的數據透視表方法：該透視表以清晰可讀的方式對數十乃至數百個通道的測試內容進行即時匯總。此外，它還結合了清晰的數據概覽和即時結果預覽的功能。通過單按鈕點擊，自動顯示測量數據或處理數據的任意組合。當您處理類似數據時，顯示也會(huì )適當調整，采用最契合您心意的設置，如坐標軸格式、調色或權重。
改善聲音評估，加快決策過程
SimcenterTestlab聽審測試功能是對SimcenterTestlab聲品質工程解決方案的補充，提供一種基于聽覺測試對聲音進行主觀評估的結構性方法?；诼?tīng)審小組的反饋，可以將聲音按描述性特征進行分解，如昂貴型、運動型或者舒適型等，并確定如何將這些描述詞與可輕松測得的客觀指標進行關聯。
利用聽審測試、聲品質工程以及緊湊的SimcenterSCADAS硬件，Simcenter為您提供全方位聲品質解決方案，涵蓋從數據采集、運行評估到聲音的客觀和主觀分析等各個方面。這些全面詳盡的解決方案可滿足聲學工程所涉及到的各方需求，從簡單評估到高級分析等一應俱全，是專為幫助工程師實現最佳聲音設計而打造的解決方案。
大約有5000人在USS Dwight D. Eisenhower號航空母艦上工作，當戰術噴氣式飛機起飛時，絕對沒有這樣做。事實上，據報道，駕駛艙的噪音水平超過驚人的150分貝（dBA）。在駕駛艙下方的許多辦公室和特等艙中，水平超過85分貝，在發射活動期間測得高達105分貝。為了降低因暴露在如此嘈雜的環境中可能造成的健康和安全風險并改善其工人的福祉，美國海軍與聲學工程咨詢公司Noise Control Engineering LLC（NCE）合作。他們立即決定使用LMS測試解決方案來評估噪音和振動問題。
在這樣的條件下對如此重要的事情進行徹底的測試是一個旅程。收集基本數據和驗證降噪技術的儀器需要100多個通道以及100多個噴氣式飛機發射的麥克風和加速度計。
起點是對載體敏感區域進行高水平測量，這些區域被認為更容易產生噪聲。為此，NCE選擇了超緊湊的LMS SCADAS Mobile數據采集??系統。其超精確的信號調節使他們能夠直接從放置在卡座上的麥克風來表征聲源電平。然后使用LMS Test.Lab處理和分析數據。LMS 3D Solid Sphere陣列還成功用于識別和定位隔室中的主要噪聲源，并驗證噪聲處理。
閱讀完整的成功案例 以及我們?yōu)?a target="_blank">航空航天測試國際準備的文章。
*圖片由美國海軍提供。
