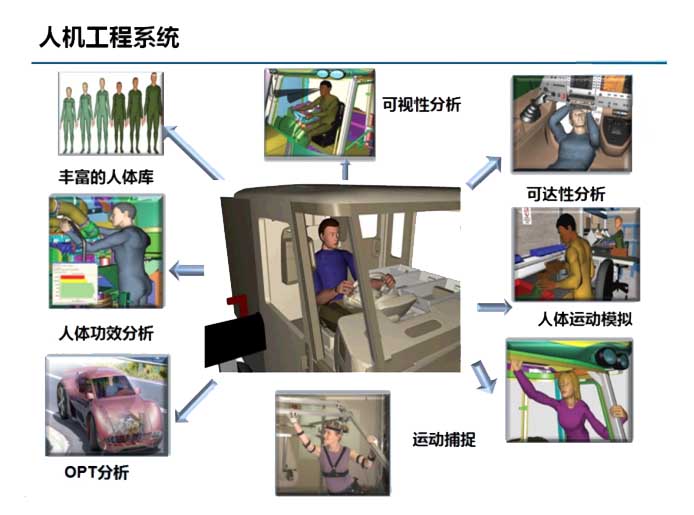

Jack人機工效虛擬仿真系統由津發科技自主研發的ErgoLAB可穿戴動作捕捉系統、德國Siemens Jack人機工效虛擬仿真軟件、虛擬現實交互設備等核心部件組成，人機工效分析系統基于Jack虛擬仿真環境結合人體真實動作數據驅動數字人模型來對人體工效學限制進行定量分析解決方案，可以進行可視性分析、可達性分析、舒適度分析、疲勞度分析、作業分析等人機工效分析；德國Siemens公司Jack人機工效分析系統虛擬仿真軟件是一個人體建模與仿真人機工效學分析軟件解決方案，幫助各行業的組織提高產品設計的工效學因素和改進車間的任務。

人在虛擬仿真環境中與數字樣機進行人機交互，在人機交互過程中采集人的動作與行為數據并對人機工效分析做客觀定量數據支撐；主要采用的定量數據包含：人體運動中行為與動作數據，手部運動等，可以測量人體的14個關節部位如下：頸部、胸部、左肩關節、左肘關節、左腕關節、右肩關節、右肘關節、右腕關節、左髖關節、左膝關節、左踝關節、右髖關節、右膝關節、右踝關節、

人機工效分析驗證平臺解決方案的提出，為像兵器、航空航天、汽車造船等制造工程行業應用的人機工效分析、評價及驗證提供了一個合理的解決途徑。解決方案貫穿于整個產品生命周期的全過程，從設計角度為出發點和，關注設計、制造、維修維護等階段。

在實現的技術上，以人機工效軟件為基礎，采用沉浸式的虛擬現實技術及虛擬交互設備，如動作捕捉系統、手套等，為人機工效分析及驗證提供了沉浸式的虛擬應用環境。

作為整體解決方案，建立了一套符合國家標準的分析驗證評價體系及指標，按照工程任務執行種類，分類將人體建模標準、工裝過程的可達可視及可操作性指標、舒適度及疲勞感評價指標納入到指標體系庫中。這樣人機工效分析驗證平臺便有了運行的技術基礎。

在此基礎之上，實現沉浸式的虛擬人機環境，是將動作捕捉系統、分析評價指標體系及指標庫與人機工效軟件結合，進行二次開發，通過API接口進行應用級的集成，納入到一個統一的應用平臺之中，便形成了解決方案總體的技術框架。

這樣的人機工效分析驗證平臺，便擁有了快捷的人素真實數據的捕獲方法，并且在人機工效軟件的運行中，可以即時調出相應的評價體系指標數據，并行的進行分析和驗證。

jack最初是由賓夕法尼亞大學的人類模型和模擬中心(Center for Human Modeling and Simulation at the University of Pennsylvania)開發，目前是德國西門子PLM旗下的一員。使用Jack可以：

1、建立一個虛擬的環境
2、創(chuàng )建一個虛擬人
3、定義人體大小和形狀
4、把人放在環境中
5、給人指派任務
6、分析人體如何執行任務

從jack獲得的信息可以幫助您設計更安全、更符合人體工程學的產品、工作場所和更快的流程和使用更低的成本。

 第1步：建立一個虛擬的環境

除了人體建模之外，jack還是是一個功能強大的互動性、實時視景仿真解決方案。您可以導入CAD數據或從草圖開始建立模型，在周?chē)沫h(huán)境中移動物體，交互式地改變相機的視圖和創(chuàng )建特殊效果，以提高您“現場”的真實性。

導入CAD模型-jack可以導入基于VRML，IGES，立體(STL)的和inventor (iv)文件格式的3D圖形數據。此外，軟件提供了減小CAD數據的功能來優化模型，用于實時仿真。OpenGL Optimizer的使用可以在不損害視頻保真度的情況下相當程度的減少模型的棱角。

在jack中創(chuàng )建幾何圖形-jack允許您從草圖開始建立模型，用于概念設計。您可以創(chuàng )建簡單的幾何圖形，如立方體、球、圓柱、圓錐和圓環 。熟練操作后，您可以合并這些簡單的圖形成為更加復雜的部件，如機械工具和車輛。jack還提供了一套基本的工具（錘子，鉗子，梯子，棘輪，鋸，螺絲刀和扳手）。

給您的環境一個真實的外觀-jack的視圖，紋理映射和照明功能，幫助您賦予您的虛擬環境更有說服力的外觀。

在jack中可以很容易地改變視圖，通過鼠標按鈕可以基于一個參考點，水平或垂直或放大“相機”。此外，您也可以將視圖參考點定位到指定的對象上，為某些對象加上相機，如人的眼睛，并建立剖視圖。使用紋理映射，基礎的圖像文件，如云彩、公路、工廠內部或機器的控制面板可用于增加視覺細節場景，而不會(huì )增加額外的幾何形狀。jack的經典照明能力，可以幫助您突出環境中的區域和加強場景的真實感。

第2步：創(chuàng )建一個虛擬的人體

jack提供業界最準確的人體生物力學模型?；?/span>1988年美國軍方人體調查(ANSUR 88)的三維人體測量技術,jack的人體模型：

1、有69個部分，68節，17段脊柱，16段的手，加上肩/鎖骨關節和135度的自由度。
2、遵照來自NASA研究的共同限制(人體測量資料書，第二卷。人體測量數據手冊，NASA RP-1024 技術報告)
3、可描繪成數字、線框、陰影、高解析度或透明模式。

選擇不同類型的人-jack可以讓您建立不同類型的人。您可以從菜單中選擇下列預定義的人物：

1、大、中、小的人體-基于SAE的建議的人的物理尺寸(SAE J833)；
2、矮小和高大的男人和女人-基于ANSUR 88 的人體極限數字；
3、大、中、小的日本人-基于已承認的日本人體型數據；
4、高清晰度的男人和女人-代表第50百分位的男性和女性，基于ANSUR 88。

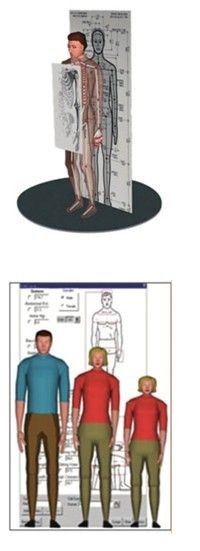

第3步：定義人體大小和形狀

人體模擬軟件，為了可靠地確定某個設計是否可以適應不同的人體尺寸，它必須采用正確的方法來構建人體范圍。jack使用三種方法來構建人體范圍。您可以：

1、從一套包含77個人體的人體類型中選擇，它們代表了一系列大小不同的11個人體測量數據，這是基于ANSUR 88數據庫的；
2、通過給出一個指定的寬放來構造人體，如肩寬度，坐高，等等;然后由一種算法自動給出其余的尺寸；
3、給出身高和重量;其余尺寸由基于ANSUR 88數據庫的統計模型自動生成。

第4步：把人體放置于環境中

jack允許讓你操縱人體的個別部分與遵照基于NASA研究的角度限制的關節連接。當您在一個jack虛擬人體中移動身體的一部分的時候，軟件使用實時逆運動學確定關聯部分和關節的位置。例如，當您移動一個人體的手，上下臂部分及相關關節就會(huì )像真實的人體一樣移動。

設置您的虛擬人體的姿態-jack允許你通過直接操縱關節或從一個包含30個預定義態勢的庫中選擇來描述你虛擬人體的姿態。您可以操縱虛擬人體，通過移動虛擬人的頭部、眼睛、肩膀、軀干、質心、骨盆、四肢、腳或其整個身體。

指定jack的行為參數-jack允許您指定虛擬人是如何動作的，當其運動被控制的時候，不是直接的操作，而是由外部力量驅動。jack人體會(huì )將根據您定義的參數自動移動。例如，如果jack正在將一個物體舉過頭頂，你把物體放在地面上，“行為控制”決定jack是否會(huì )彎腰、前行一步以保持其平衡，使他的眼睛注視對象等。jack允許您定義：

1、使工廠盡早上線
2、優化手工流程
3、改善工人的安全
4、較低的工人賠償費用
5、減少停機時間和再培訓的費用

在產品生命周期的制造階段，人體仿真允許您回答這些問題：

1、頭部和眼睛是否跟蹤一個物體
2、頭部和眼睛是否保持自己的位置
3、軀干位置如何，以及如何彎曲（從腰部，從頸部，或使用特定的椎骨）
4、這個人體如何保持其平衡，以及是否前行一步以重新平衡
5、骨盆的方向如何
6、四肢的位置如何
7、膝蓋的位置如何
8、腳的位置如何

定義jack與環境的關系-jack的約束系統使您可以指定您的虛擬人體與虛擬環境互動。jack允許您以各種不同的方式定義人體和物體之間的約束。例如，您可以創(chuàng )建約束來保持jack的背部靠到汽車座椅，他的右腳踩著油門。當座位移動，jack將遵循這些約束，其他關節也會(huì )相應移動。

為了確定虛擬人體是如何抓住物體的，jack提供五個預定義的類型。您指定了抓握類型，軟件就會(huì )計算在實際圍繞一個特定物體的時候手是如何閉合的。

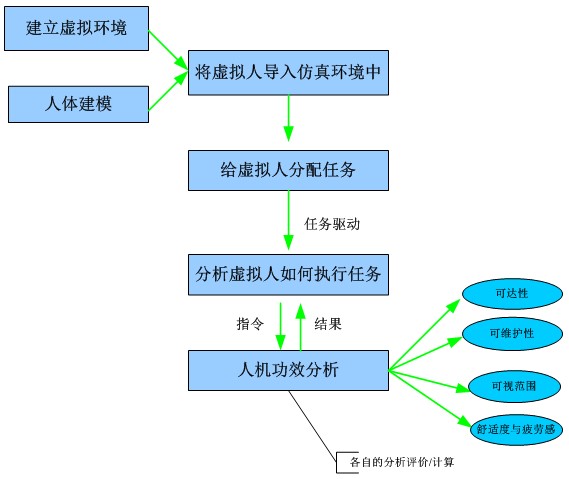

第5步：給人體指派任務

對于某些類型的工效學或人體工程學的研究，用戶只需在一個靜態的姿勢評價人體。(當達到某個控制的時候他看到了什么？不同大小的人體是否具有相同的視野？)其他研究需要人體運動。(人體遇到障礙物是否會(huì )移走或取代其中一部分？)jack使您能夠通過其內置運動系統及其虛擬現實工具界面定義人體的運動。

直接的移動人體-jack提供了一個內置運動系統來定義必須在時間限制下執行的任務。jack模擬包括幾個不同的動作，許多動作是同時發生的，并且指定了間隔時間。您可以在jack中創(chuàng )建交互式的動作來控制頭部、眼睛、軀干、骨盆、質心、手臂、手、腳的運動。此外，您也可以使物體和相機移動。

當您創(chuàng )建一個仿真后，您可以將它保存和回放它，更換不同大小的虛擬人體來執行同樣的任務。另外，您也可以在環境中調整各種物體的的大小或位置，并重新運行模擬來研究空間關系，時間和空隙的改變情況。

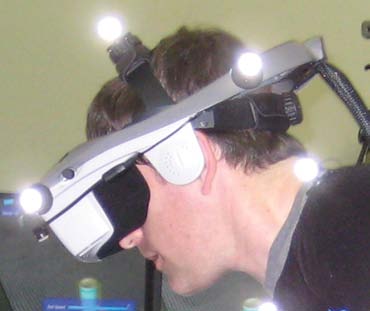

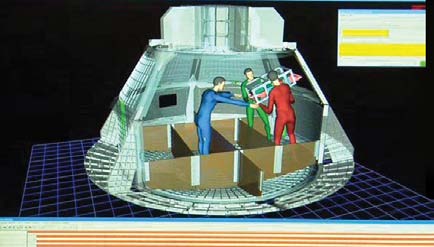

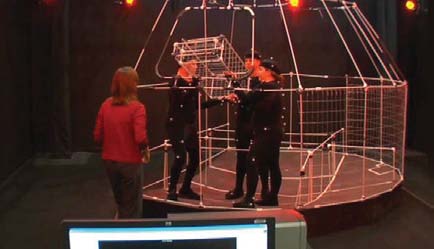

利用虛擬現實工具，確定人體運動-jack允許您使用各種各樣的虛擬現實工具來創(chuàng )建真實的動作或體驗模擬。該軟件支持：

1、Ascension Technologys Flock of Birds
2、Virtual Technologys Cyberglove and Cybergrasp
3、Virtual Research Systems Head Mounted Display
4、Stereographics Crystaleyes
5、NuVision Shutter Panels

步驟6 ：分析虛擬人體如何執行任務

jack提供了一些基本的工具，以幫助您評估虛擬人體的動作。更先進的人機工程分析工具，是Task Analysis和Occupant Packaging Toolkits.

看看jack可以得到的-jack提供了多種功能的評價工具。您可以：

1、創(chuàng )建從jack人體模型出發的eye Windows
2、創(chuàng )建視野來說明在第三者看來jack人體能看到的
3、測量jack人體的眼睛和任何物體之間的距離
4、控制jack人體的頭/眼跟蹤一個物體的運動

評價jack人體可以夠到的距離-jack的延伸分析能力使您能夠：

1、確定是否有人體可以夠到目標對象
2、測量jack人體的眼睛和任何物體之間的距離
3、建立延伸邊界，以圖形顯示，定義人體可以達到的范圍
4、導出延伸邊界到您的CAD系統，作為設計的范圍

測試適合度和容納度-jack幫助您確定是否您的設計考慮了各種規模的人體。您可以：

1、放置一個虛擬人體，然后利用這種姿勢，測試各種不同規模的人體；

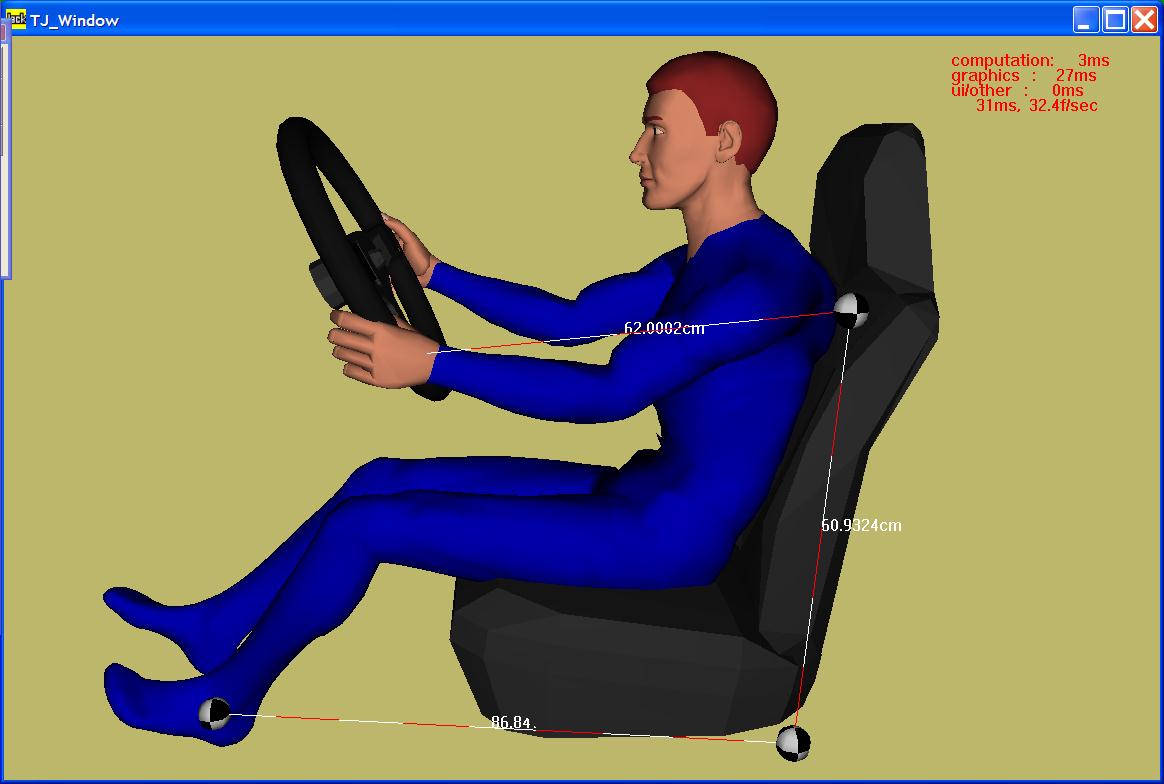

2、當其相對位置變化時，交互式測量環境中任何兩點之間的距離，這有助于量化您的設計適合您的目標人群的程度。
3、物體移動時，突出人體和物體碰撞的實時數據。

計算人體的受力和力矩-jack使您可以計算出在一個特定的姿勢下一個人的關節和體節的受力情況。因此，您可以比較用來完成各項任務的力量。軟件還可以讓您加上虛擬人體持有物體的重量這個因子，代表更多的外部力量，如G力。

利用動畫和圖像觀察結果-jack產生動畫和靜止幀圖像的功能可以幫助您找出統計報告不能給出的結果。您可以在任何場景中創(chuàng )建反鋸齒的.rgb圖像。您還可以輕松地將您的模擬導出AVI或Quicktime電影。
